Dans le monde concurrentiel des emballages de consommation, l’attrait visuel d’un produit est souvent le facteur décisif pour un client. L'étiquetage sur manchon rétractable est devenu un choix de premier ordre pour les marques recherchant des graphiques à 360 degrés et une sécurité inviolable. Cependant, le secret d’une finition impeccable ne réside pas seulement dans le film imprimé ; cela réside dans la précision du tunnel de rétraction . Ces machines fournissent l'environnement thermique contrôlé nécessaire pour transformer un manchon en plastique lâche en une peau parfaitement profilée pour les bouteilles, canettes et pots de toutes formes.

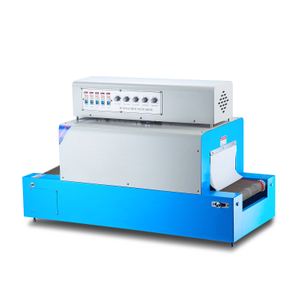

UN Le tunnel de rétraction est une chambre de chauffage industrielle spécialisée utilisée dans les lignes d'emballage pour appliquer de la chaleur aux films plastiques rétractables, garantissant ainsi qu'ils épousent étroitement et uniformément la forme d'un conteneur. En utilisant diverses sources de chaleur telles que l'air chaud pulsé ou la vapeur saturée, un tunnel de rétraction fournit la cohérence requise pour une production à grande vitesse et un marquage professionnel.
Comprendre les nuances de l’application thermique est essentiel pour tout fabricant cherchant à optimiser sa ligne d’emballage. Que vous travailliez avec des matériaux PETG, PVC ou OPS, l'interaction entre la source de chaleur et le contenant détermine la qualité finale de l'étiquette. Ce guide complet explore les différentes technologies disponibles, les avantages du chauffage multizone et comment sélectionner l'équipement adapté à vos besoins de production spécifiques.
Sélection de tunnels de rétraction pour une flexibilité maximale
Tunnels de rétraction à zones de chauffage multiples et leurs avantages
Différents types de tunnels dans un emballage moderne
Optimiser votre tunnel thermorétractable avec des systèmes de convoyeurs
Solutions spécialisées : Tunnel thermorétractable pour bouteilles
La sélection du tunnel de rétraction approprié nécessite un équilibre entre la compatibilité des sources de chaleur, le débit d'air ou la pression de vapeur réglable et la capacité à s'adapter à différentes dimensions de conteneurs pour garantir que les machines peuvent gérer divers portefeuilles de produits.
La flexibilité est la marque d'une qualité élevée tunnel de rétraction . Lorsqu’une installation gère plusieurs SKU, l’équipement doit être adaptable. Cela signifie avoir un tunnel qui peut ajuster sa hauteur et sa largeur internes, ou un tunnel doté d'éléments chauffants modulaires. Par exemple, un tunnel de thermorétraction pour bouteilles devra peut-être traiter une canette élégante de 12 onces le matin et une bouteille de jus profilée de 1 litre l'après-midi. Sans système flexible, les délais de changement augmentent et le risque de distorsion des étiquettes augmente considérablement.
De plus, la flexibilité s’étend aux systèmes de contrôle. Les unités avancées de tunnels thermiques de rétraction permettent aux opérateurs de sauvegarder des « recettes » ou des profils spécifiques. Ces profils gèrent la température, la vitesse du ventilateur et la synchronisation du convoyeur pour des combinaisons spécifiques de bouteilles et de films. En numérisant ces variables, les fabricants réduisent les erreurs humaines et garantissent que le « point idéal » pour rétrécir un film spécifique (où le film atteint sa température de transition vitreuse sans fondre) est atteint à chaque fois.
Pour obtenir une polyvalence maximale, il faut également considérer l’interface du convoyeur. Un tunnel de thermorétraction avec intégration de convoyeur garantit que la vitesse de la bouteille à travers la chambre chauffante est parfaitement synchronisée avec l'applicateur d'étiquetage. Si le convoyeur est trop lent, l'étiquette peut brûler ou le récipient peut se déformer ; s'il est trop rapide, le rétrécissement sera incomplet, laissant des rides disgracieuses ou des « yeux de poisson » sur l'emballage.
Les tunnels de rétraction à zones de chauffage multiples assurent un contrôle progressif de la température sur toute la longueur de la machine, permettant un processus de rétraction progressif qui empêche la déformation du film et garantit une finition lisse sur les géométries complexes des conteneurs.
Le premier avantage d'un multizone tunnel de rétraction est la possibilité de gérer la « courbe de rétraction » du film. Dans un tunnel à zone unique, le film est frappé d’un seul coup par une énorme explosion de chaleur. Pour des objets cylindriques simples, cela pourrait suffire. Cependant, pour les récipients présentant des courbes profondes ou des cols étroits, une explosion immédiate de chaleur élevée peut provoquer un pontage ou un amincissement du film. En utilisant plusieurs zones, la première étape peut « préchauffer » le film pour commencer la contraction, tandis que les étapes suivantes fournissent les températures plus élevées nécessaires au serrage final.
Dans une machine de tunnel thermique de rétraction professionnelle , ces zones sont souvent contrôlées indépendamment via un PLC (Programmable Logic Controller). Ce niveau de granularité permet un ciblage spécifique. Par exemple, dans un système à trois zones :
Zone 1 : Faible chaleur pour fixer l'étiquette en place, l'empêchant de bouger ou de « sourire ».
Zone 2 : Chaleur moyenne pour commencer l’essentiel du processus de rétrécissement autour du corps.
Zone 3 : Chaleur élevée ou buses d'air spécialisées pour finir le col et la base.
Cette approche échelonnée est essentielle pour les lignes à grande vitesse. Lorsque les bouteilles se déplacent à une vitesse de 200 à 500 unités par minute, le temps de séjour à l'intérieur du tunnel est très court. Plusieurs zones garantissent que même pendant ces quelques secondes, l'énergie thermique est distribuée efficacement. Cela conduit à un rendement plus élevé et à une réduction significative des rejets, ce qui constitue un KPI essentiel pour toute opération d'emballage B2B.
| Fonctionnalité | Tunnel à zone unique | Tunnel multizone |
| Contrôle de la température | Uniforme partout | Indépendant par section |
| Stress cinématographique | Élevé (rétrécissement immédiat) | Faible (rétrécissement progressif) |
| Idéal pour | Formes simples, faible vitesse | Formes complexes, vitesse élevée |
| Efficacité énergétique | Inférieur (chaleur élevée constante) | Plus élevé (utilisation optimisée de la chaleur) |
Il existe aujourd'hui trois principaux types de tunnels de rétraction utilisés dans l'industrie : les tunnels à vapeur, les tunnels radiants électriques et les tunnels à air chaud à recirculation, chacun offrant des avantages distincts en fonction du matériau du conteneur et de la vitesse de production.
Le tunnel de rétraction que vous choisissez est largement dicté par votre produit. Les tunnels à vapeur sont largement considérés comme la référence en matière d’étiquetage des manchons rétractables, en particulier pour les bouteilles profilées. Parce que la vapeur transfère la chaleur plus efficacement que l’air, elle permet un retrait incroyablement uniforme. Étant donné que la vapeur fonctionne à une température plus basse que l'air chaud (généralement autour de 212°F ou 100°C), elle est également plus sûre pour les contenants sous pression ou les produits sensibles à la chaleur comme le lait ou les boissons gazeuses.
Les tunnels radiants électriques utilisent des éléments infrarouges pour projeter de la chaleur sur l'étiquette. Ils sont excellents pour les bandes « inviolables » ou les simples joints de cou. Ils sont généralement plus compacts et plus faciles à entretenir que les systèmes à vapeur car ils ne nécessitent pas de chaudière ni de traitement de l'eau. Cependant, leur utilisation peut être plus difficile avec des films hautement réfléchissants, car l'énergie rayonnante peut rebondir sur la surface plutôt que d'être absorbée par le plastique.
Les tunnels à air chaud à recirculation sont le type de tunnel thermique de rétraction le plus courant pour les applications générales. Ils fonctionnent en soufflant de l’air chaud à travers des buses déflectrices. Les conceptions modernes se concentrent sur la « recirculation » de cet air pour économiser de l’énergie. Bien qu'ils soient polyvalents, ils nécessitent un ajustement minutieux de la vitesse de l'air pour garantir que l'étiquette ne soit pas déplacée avant d'avoir une chance de rétrécir. Pour de nombreuses applications B2B, une approche hybride (utilisant de l’air chaud pour le corps et de la vapeur pour la finition) devient une solution haut de gamme populaire.
L'optimisation d'un tunnel de thermorétraction avec intégration de convoyeur implique une synchronisation précise de la vitesse et l'utilisation de matériaux résistants à la chaleur pour garantir que le transport des produits n'interfère pas avec la répartition thermique.
Le convoyeur est le « héros méconnu » du processus de tunnel de rétraction . Il ne s’agit pas seulement de déplacer le produit d’un point A à un point B ; il s'agit de contrôler le temps d'exposition à la chaleur. Dans un de haute qualité avec convoyeur tunnel de thermorétraction , la courroie ou la chaîne est souvent en acier inoxydable ou en polymères stabilisés thermiquement. Cela empêche le convoyeur lui-même de se déformer ou de se dégrader sous les températures constantes de 300°F+ trouvées dans les tunnels à air chaud.
De plus, la stabilité du convoyeur est primordiale. Si une bouteille vacille ou bascule lors du passage dans le tunnel de rétraction , l'étiquette rétrécira de manière inégale, créant un aspect incliné. Les systèmes avancés utilisent des convoyeurs à « prise latérale » ou des systèmes de rondelles pour maintenir la bouteille parfaitement verticale. Ceci est particulièrement important pour les bouteilles en plastique légères qui pourraient autrement être déplacées par les jets d'air à grande vitesse à l'intérieur d'une machine à tunnel thermique de rétraction..
Enfin, l'intégration avec le contrôle global de la ligne est essentielle. Si le palettiseur en aval s'arrête, le convoyeur du tunnel de rétraction doit réagir correctement. Certains tunnels disposent d'une fonction « auto-décharge » où, en cas d'arrêt de la ligne, le convoyeur continue de fonctionner juste le temps de dégager les produits actuellement à l'intérieur de la chambre chauffée. Cela évite que la chaleur ne fasse fondre les conteneurs ou ne provoque un risque d'incendie lors d'un arrêt temporaire de la production.
Un tunnel de thermorétraction spécialisé pour bouteilles est conçu pour relever les défis uniques de l'étiquetage à 360 degrés, en utilisant des buses d'air ciblées et des chambres réglables en hauteur pour gérer différents diamètres et géométries d'épaules.
Les bouteilles présentent un défi unique car il s’agit rarement de simples cylindres. Ils ont des « épaules », des « cous » et souvent des « taille » ou des bases effilées. Un standard tunnel de rétraction peut parfaitement rétrécir le milieu de la bouteille mais laisser le goulot froissé. Un tunnel de thermorétraction dédié aux bouteilles résout ce problème en utilisant des collecteurs réglables. Ces collecteurs permettent aux opérateurs de diriger la chaleur spécifiquement vers les zones de la bouteille où le retrait est le plus important, comme la transition du corps au goulot.
La compatibilité des matériaux est un autre facteur. La plupart des bouteilles modernes sont fabriquées en PET, qui peut se déformer si elles sont exposées trop longtemps à une chaleur excessive. Une haut de gamme machine à tunnel thermique de rétraction conçue pour l'industrie des boissons utilisera une construction à « paroi froide ». Cela permet de garder l'extérieur de la machine en toute sécurité au toucher tout en concentrant toute l'énergie thermique vers l'intérieur. Cela garantit également que le produit à l'intérieur, qu'il s'agisse d'un jus froid ou d'une boisson gazeuse, ne subit pas d'augmentation significative de la température interne pendant les 3 à 5 secondes qu'il passe dans le tunnel.
Pour les fabricants de l’industrie de la bière artisanale ou des sodas boutique, l’esthétique de l’étiquette est primordiale. L'utilisation d'un tunnel thermorétractable pour bouteilles offrant un contrôle précis du débit de vapeur ou d'air permet l'utilisation de films au fini mat ou métalliques. Ces films spéciaux sont beaucoup moins indulgents que le PVC transparent standard ; tout point chaud dans le tunnel apparaîtra immédiatement comme une imperfection sur la surface métallique. Un équipement de précision garantit que l’aspect haut de gamme de la marque est préservé jusqu’à l’étape finale du processus d’emballage.
Dimensions de la chambre : assurez-vous que l'ouverture du tunnel est au moins 2 pouces plus large et plus haute que votre plus grand produit.
Vitesse du convoyeur : les moteurs à vitesse variable (VFD) sont obligatoires pour faire correspondre les vitesses d'étiquetage.
Vitesse de l'air/de la vapeur : des souffleurs à haute vitesse sont nécessaires pour les films épais (60 microns et plus), tandis qu'une faible vitesse est préférable pour les films minces.
Isolation : Laine de roche haute densité ou fibre céramique pour maintenir les températures internes et économiser de l'énergie.
En résumé, le tunnel de rétraction est le cœur du processus d’emballage sous film rétractable. Que vous choisissiez une machine à tunnel thermique de rétraction à base d'air chaud ou de vapeur, la clé du succès réside dans la capacité à contrôler l'environnement thermique avec précision. En investissant dans un tunnel thermorétractable avec convoyeur offrant plusieurs zones de chauffage et des réglages flexibles, les fabricants peuvent garantir que leurs produits se démarquent en rayon avec un étiquetage professionnel impeccable. À mesure que l’industrie de l’emballage évolue vers des formes de bouteilles plus complexes et des matériaux de film durables, le rôle d’un haute performance pour bouteilles tunnel de thermorétraction deviendra de plus en plus vital pour la cohérence de la marque et l’efficacité opérationnelle.
